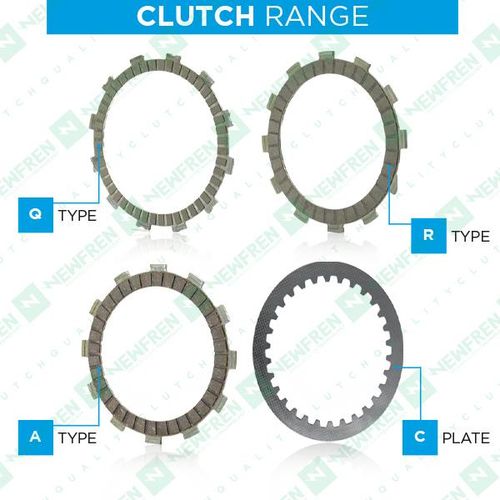

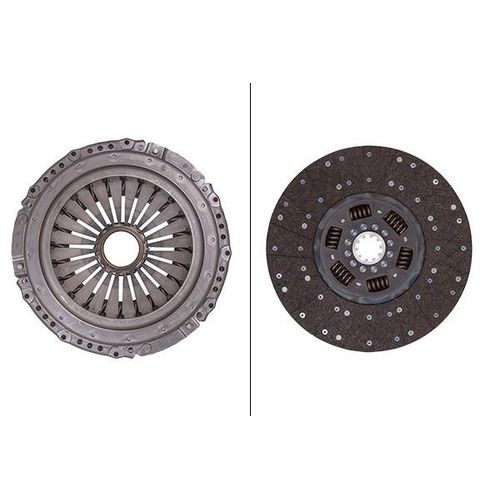

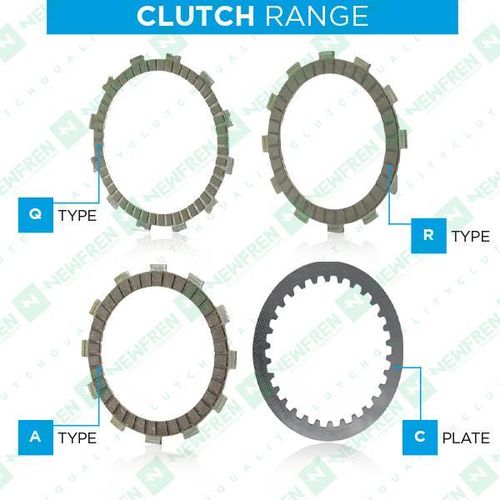

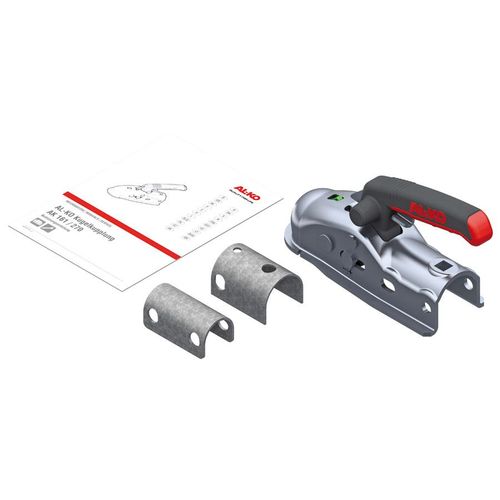

Das sind die beliebtesten Kupplungen Produkte
Entdecken Sie die Perfekte Kupplung für Ihre Technische Anwendung bei Pc-shopping.de
In unserem spezialisierten Online-Shop Pc-shopping.de finden Sie eine sorgfältig kuratierte Auswahl an hochwertigen Kupplungen, die das Herzstück vieler technischer Systeme bilden. Ob für anspruchsvolle industrielle Maschinen, präzise Antriebsstränge im Modellbau, zuverlässige Pumpensysteme oder dynamische Kfz-Komponenten – unsere Kupplungslösungen sind darauf ausgelegt, Leistung, Langlebigkeit und Sicherheit zu optimieren. Wir präsentieren Ihnen eine Bandbreite, die von Standardlösungen bis hin zu hochspezialisierten Ausführungen reicht, um den individuellen Anforderungen von Ingenieuren, Technikern und ambitionierten Hobbyisten gerecht zu werden.
Was ist eine Kupplung und welche Funktionen erfüllt sie?
Eine Kupplung ist ein mechanisches Bauteil, das dazu dient, zwei Wellen miteinander zu verbinden und so die Kraftübertragung von einer rotierenden Welle auf eine andere zu ermöglichen. Ihre primären Funktionen umfassen das Übertragen von Drehmoment, die Ausrichtung von Wellen, die Kompensation von Fehlausrichtungen, die Dämpfung von Stößen und Vibrationen sowie, bei einigen Typen, die Möglichkeit zum Entkoppeln der Wellen. Ohne die richtige Kupplung wäre die Funktion vieler Maschinen und Anlagen, von kleinen Elektromotoren bis hin zu großen Industrieanlagen, undenkbar. Sie ist oft das kritische Element, das Verschleiß schützt und die Lebensdauer von angeschlossenen Komponenten verlängert.
Worauf sollten Sie beim Kauf einer Kupplung achten?
Die Auswahl der passenden Kupplung ist entscheidend für die Effizienz, Zuverlässigkeit und Sicherheit Ihrer Anlage. Beachten Sie folgende Schlüsselfaktoren:
- Drehmomentübertragung: Die Kupplung muss das maximale Drehmoment, das von der treibenden Seite erzeugt wird, sicher übertragen können. Berücksichtigen Sie dabei auch mögliche Überlastsituationen.
- Drehzahlbereich: Stellen Sie sicher, dass die Kupplung für die Betriebsgeschwindigkeit der Wellen ausgelegt ist. Hohe Drehzahlen erfordern oft spezielle Konstruktionen zur Minimierung von Unwuchten.
- Fehlausrichtungstoleranz: Wellen sind selten perfekt gerade zueinander ausgerichtet. Achten Sie auf die Fähigkeit der Kupplung, axiale, radiale und winklige Fehlausrichtungen zu kompensieren.
- Dämpfungseigenschaften: Wenn Ihre Anwendung mit Vibrationen oder Schocks konfrontiert ist, wählen Sie eine Kupplung mit geeigneten Dämpfungseigenschaften, um diese zu absorbieren und empfindliche Komponenten zu schützen.
- Umgebungsbedingungen: Berücksichtigen Sie Temperatur, Feuchtigkeit, chemische Einflüsse und Staub. Materialien wie Gummi, Metall oder Kunststoffe haben unterschiedliche Beständigkeiten.
- Wartungsaufwand und Lebensdauer: Einige Kupplungstypen erfordern regelmäßige Schmierung, während andere wartungsfrei sind. Die erwartete Lebensdauer sollte Ihren Anforderungen entsprechen.
- Montage und Demontage: Die einfache Installation und gegebenenfalls auch ein schneller Austausch können erhebliche Zeit- und Kostenersparnisse bedeuten.
- Sicherheitsaspekte: Bei Anwendungen, bei denen ein Versagen gravierende Folgen haben könnte, sind Zertifizierungen und spezifische Sicherheitsmerkmale (z.B. Überlastkupplungen) unerlässlich.
Typen von Kupplungen und ihre Anwendungsbereiche
Die Vielfalt an Kupplungstypen ermöglicht eine präzise Anpassung an nahezu jede technische Herausforderung. Jede Bauart hat ihre spezifischen Vorteile und Einsatzgebiete, die wir im Folgenden näher beleuchten:
1. Starre Kupplungen
Starre Kupplungen verbinden Wellen starr miteinander und bieten keine Möglichkeit zur Kompensation von Fehlausrichtungen. Sie sind ideal für Anwendungen, bei denen eine exakte Wellenflucht gewährleistet ist und eine maximale Drehmomentübertragung ohne jegliche Bewegung zwischen den Wellen gefordert ist. Sie sind oft kostengünstiger und einfacher konstruiert.
- Flanschkupplungen: Zwei Flansche, die an den Wellenenden montiert und miteinander verschraubt werden. Robust und für hohe Drehmomente geeignet.
- Hülsenkupplungen: Eine Hülse, die über die beiden Wellenenden geschoben und fixiert wird (z.B. durch Schrauben oder Presspassung). Einfache Konstruktion für kleine bis mittlere Drehmomente.
- Spannkonuskupplungen: Nutzt Spannringe, um eine spielfreie Verbindung zwischen Welle und Nabe zu erzeugen. Bieten eine hohe Übertragungsgenauigkeit.
2. Elastische (Flexible) Kupplungen
Diese Kupplungen sind darauf ausgelegt, geringfügige Fehlausrichtungen zwischen den Wellen zu absorbieren und gleichzeitig Vibrationen zu dämpfen. Dies schützt die Lager und Dichtungen der angeschlossenen Aggregate und verlängert deren Lebensdauer. Sie sind die am häufigsten eingesetzten Kupplungsarten.
- Klauenkupplungen (Bogen-/Sternkupplungen): Bestehen aus zwei Flanschen mit radialen Klauen, zwischen denen ein elastisches Elastomer-Element (Stern) sitzt. Hervorragende Dämpfungseigenschaften und einfache Montage.
- Gummi-Element-Kupplungen (z.B. Pufferkupplungen): Verbinden zwei Metallnaben über gummierte Dämpfungselemente. Gut zur Schwingungsdämpfung und für moderate Fehlausrichtungen.
- Lamellenkupplungen: Nutzen flexible Metalllamellen, um Drehmoment zu übertragen und Fehlausrichtungen zu kompensieren. Geeignet für höhere Drehzahlen und präzise Anwendungen, oft wartungsfrei.
- Membrankupplungen: Ähnlich den Lamellenkupplungen, verwenden aber flexible Metallmembranen. Bieten sehr hohe Präzision und sind für den Einsatz in sicherheitskritischen Bereichen beliebt. Marken wie KTR oder R+W stehen hier für Qualität.
3. Zahnkupplungen
Zahnkupplungen bestehen aus zwei Naben mit Außenverzahnung, die in eine hülse mit Innenverzahnung greifen. Sie können hohe Drehmomente übertragen und moderate Fehlausrichtungen kompensieren, erfordern aber oft eine Schmierung. Sie sind robust und langlebig.
- Außenverzahnte Zahnkupplungen: Die gebräuchlichste Form, oft mit einer längeren Hülse zur Führung.
- Kompakt-Zahnkupplungen: Spezielle Bauformen für Platz sparende Anwendungen.
4. Sicherheitseinrichtungen (Überlastkupplungen)
Diese Kupplungen sind so konzipiert, dass sie bei Erreichen eines vordefinierten Drehmoment-Schwellenwerts durchrutschen oder auslösen, um die angeschlossene Mechanik vor Beschädigungen durch Überlastung zu schützen. Nach Behebung der Überlast können sie oft manuell oder automatisch wieder eingekuppelt werden.
- Kugelbundkupplungen: Nutzen Kugeln, die durch Federspannung in Aussparungen gedrückt werden. Bei Überlast werden die Kugeln herausgedrückt.
- Scherbolzenkupplungen: Ein Scherbolzen bricht bei Überlast und trennt die Kraftübertragung. Eine kostengünstige Lösung, erfordert aber den Austausch des Bolzens.
- Haftreibungskupplungen: Nutzen Reibflächen, um das Drehmoment zu übertragen. Bei Überlast beginnen sie zu rutschen.
5. Gelenkwellen und Kreuzgelenke
Obwohl nicht immer als klassische Kupplung im engen Sinne bezeichnet, erfüllen Gelenkwellen und Kreuzgelenke die Funktion, Wellen unter großen Winkeln miteinander zu verbinden und Kraft zu übertragen. Sie sind essentiell in Fahrzeugen und Maschinen mit beweglichen Teilen.
- Einfache Kreuzgelenke: Ermöglichen Winkelverstellungen.
- Doppelkreuzgelenke: Können auch Achsenversätze ausgleichen.
- Gelenkwellen mit Konstantgeschwindigkeits-Gelenken (z.B. Tripod- oder Gleichlaufgelenke): Stellen sicher, dass die Drehzahl der Abtriebswelle konstant bleibt, auch bei großen Winkeln.
Vergleichstabelle: Kupplungstypen im Überblick
| Kriterium / Kupplungstyp | Starre Kupplungen | Elastische Klauenkupplungen | Elastische Lamellenkupplungen | Zahnkupplungen | Überlastkupplungen (z.B. Scherbolzen) |
|---|---|---|---|---|---|
| Drehmomentübertragung | Sehr hoch, exakt | Gut bis hoch, stoßgedämpft | Hoch, präzise | Sehr hoch, robust | Begrenzt auf Schwellenwert |
| Kompensation von Fehlausrichtungen | Nein (erfordert präzise Montage) | Gut (axial, radial, winklig) | Sehr gut (insbesondere winklig) | Mittelmäßig (nur geringfügig) | Nein (primär Schutzfunktion) |
| Vibrations- & Stoßdämpfung | Nein | Sehr gut | Mittelmäßig bis gut | Gering | Nein |
| Wartungsbedarf | Sehr gering bis null | Gering bis null (bei korrekter Dimensionierung) | Null | Mittel (oft Schmierung erforderlich) | Gering (insbesondere bei Scherbolzen, die getauscht werden müssen) |
| Geräuschentwicklung | Gering | Gering | Sehr gering | Gering bis mittel | Gering bis mittel |
| Einsatzgebiete | Pumpen, Lüfter, Getriebe (exakte Flucht) | Allgemeiner Maschinenbau, Motoren, Pumpen, Lüfter | Hochleistungsantriebe, Werkzeugmaschinen, Robotik | Schwerindustrie, Walzwerke, Bergbaumaschinen | Schutz von Maschinen bei unerwarteten Blockaden oder Überlastungen |
| Typische Materialien | Stahl, Gusseisen | Stahlnaben mit NBR/PUR-Elastomer | Stahl, Edelstahl, Aluminium (mit Metalllamellen) | Stahl, Edelstahl | Stahl, legierte Stähle |
| Wichtige Normen/Standards | DIN, ISO | DIN, ISO, ATEX (für explosionsgefährdete Bereiche) | DIN, ISO, Präzisionsnormen | DIN, ISO | Betriebssicherheitsverordnung |
Branchenwissen und technologische Entwicklungen bei Kupplungen
Die Entwicklung im Bereich der Kupplungstechnik schreitet stetig voran, angetrieben durch die Anforderungen nach höherer Effizienz, längerer Lebensdauer und verbesserter Zuverlässigkeit. Insbesondere die Materialwissenschaft spielt eine zentrale Rolle: Hochleistungselastomere mit verbesserter Temperaturbeständigkeit und chemischer Resistenz, aber auch Metalle mit optimierten Festigkeits- und Ermüdungseigenschaften, ermöglichen den Einsatz in immer extremeren Umgebungen. Innovative Designs, wie z.B. integrierte Sensoren zur Zustandsüberwachung (Condition Monitoring) oder selbstausrichtende Kupplungen, gewinnen an Bedeutung. Diese Technologien tragen dazu bei, ungeplante Stillstandzeiten zu minimieren und die vorausschauende Wartung (Predictive Maintenance) zu ermöglichen. Hersteller wie KTR, R+W, Voith und Lovejoy sind führend in der Entwicklung und Produktion dieser fortschrittlichen Lösungen. Auch die Berücksichtigung von ökologischen Aspekten, wie energieeffiziente Designs und die Verwendung recycelbarer Materialien, gewinnt zunehmend an Bedeutung.
FAQ – Häufig gestellte Fragen zu Kupplungen
1. Was ist der Hauptunterschied zwischen einer starren und einer flexiblen Kupplung?
Der Hauptunterschied liegt in der Fähigkeit zur Kompensation von Wellenfehlausrichtungen. Starre Kupplungen verbinden Wellen starr und erfordern eine präzise axiale und winklige Ausrichtung. Flexible Kupplungen hingegen können geringfügige radiale, axiale und winklige Fehlausrichtungen absorbieren und reduzieren gleichzeitig Vibrationen und stoßartige Belastungen, was die Lebensdauer der angeschlossenen Komponenten erheblich verlängern kann.
2. Wann sollte ich eine Überlastkupplung verwenden?
Eine Überlastkupplung ist unerlässlich in Systemen, in denen die Gefahr besteht, dass die mechanische Belastung die Auslegungsgrenzen der Komponenten überschreitet. Dies kann durch Blockaden, Materialverklemmungen oder unerwartete äußere Einwirkungen geschehen. Die Überlastkupplung schützt die gesamte Antriebseinheit vor irreparablen Schäden, indem sie die Kraftübertragung unterbricht oder limitiert.
3. Wie wähle ich das richtige Kupplungsmaterial aus?
Die Wahl des Materials hängt stark von den Umgebungsbedingungen und den mechanischen Anforderungen ab. Elastomere (wie NBR oder PUR) bieten hervorragende Dämpfungseigenschaften und sind für moderate Temperaturen und geringe chemische Belastungen geeignet. Metallische Elemente (wie Stahl, Edelstahl oder Aluminium) sind robuster, tolerieren höhere Temperaturen und höhere Drehmomente, bieten aber oft weniger Dämpfung. Für explosionsgefährdete Bereiche (ATEX-Konformität) sind spezielle Materialien und Designs erforderlich.
4. Welche Bedeutung hat die Schmierung bei Zahnkupplungen?
Zahnkupplungen, insbesondere solche mit Außenverzahnung, benötigen oft eine regelmäßige Schmierung. Das Schmiermittel reduziert die Reibung zwischen den Zahnflanken, verhindert Verschleiß und Geräuschentwicklung und verbessert die Lebensdauer der Kupplung. Es gibt auch wartungsfreie Varianten, die aber oft über spezielle Kunststoff- oder Buchsenelemente verfügen.
5. Wie beeinflusst eine Fehlausrichtung die Lebensdauer einer Kupplung?
Ungenutzte oder unzureichend kompensierte Fehlausrichtungen führen zu zusätzlichen Belastungen auf die Kupplung, die Lager und die Wellen. Diese Belastungen können zu erhöhtem Verschleiß, Vibrationen, Geräuschen und letztendlich zu vorzeitigem Ausfall der gesamten Antriebseinheit führen. Die Auswahl einer flexiblen Kupplung mit ausreichender Kompensationsfähigkeit ist daher entscheidend.
6. Was sind die Vorteile von wartungsfreien Kupplungen?
Wartungsfreie Kupplungen, wie beispielsweise viele Lamellen- oder Membrankupplungen, reduzieren den Betriebsaufwand erheblich. Sie benötigen keine zusätzliche Schmierung und müssen seltener inspiziert werden. Dies führt zu geringeren Wartungskosten und reduziert die Gefahr von Ausfällen durch fehlerhafte Wartung. Sie sind oft die bevorzugte Wahl für Anwendungen, bei denen Servicezugang schwierig oder kostspielig ist.
7. Welche Rolle spielen Zertifizierungen wie ATEX oder ISO bei der Kupplungswahl?
Zertifizierungen sind ein Indikator für die Qualität, Sicherheit und Konformität eines Produkts mit bestimmten Standards. ISO-Normen (z.B. ISO 9001) garantieren ein etabliertes Qualitätsmanagement beim Hersteller. ATEX-Zertifizierung ist unerlässlich für den Einsatz in explosionsgefährdeten Umgebungen, um die Sicherheit von Personen und Anlagen zu gewährleisten. Spezifische Normen für Drehmomentübertragung oder Materialeigenschaften (z.B. DIN-Normen für Flanschkupplungen) sind ebenfalls entscheidend für die technische Zuverlässigkeit.
